Produkt-Details
Markenname: SUNTOR
Modellnummer: MM37D
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 2 Stück
Lieferzeit: 10 Arbeitstage
Zahlungsbedingungen: T/T, Western Union
Versorgungsmaterial-Fähigkeit: 1000 Stück / Monat
Frequenzbereich: |
410 ~ 470 / 220 ~ 240 / 136 ~ 174MHz |
Kanalbandbreite: |
10kHz@1200bps / 25kHz@9600bps / 200kHz@115200bps |
Modulation: |
GFSK / 4GFSK |
TX-Energie: |
5W |
RX-Empfindlichkeit: |
-123dBm@1200bps / -120dBm@9600bps / -106dBm@115200bps |
Datenübertragungsrate: |
1200 bis 115200 Bps |
Serielle Port-Baud-Rate: |
1200 bis 115200 Bps |
Stromversorgung: |
DC 12V/3A |
Maximalstrom: |
2A |
Rf-Schnittstelle: |
1 × N-Typ |
Datenoberfläche: |
1 × DB9 (RS-232 * 1 + RS-485 * 1, angepasst für TTL) |
Operation Temperatur: |
-40°C | +80°C |
Abmessung: |
105 * 62,4 * 25mm (ohne Kabel und Antenne) |
Gewicht: |
≤ 300 g (ohne Kabel und Antenne) |
Frequenzbereich: |
410 ~ 470 / 220 ~ 240 / 136 ~ 174MHz |
Kanalbandbreite: |
10kHz@1200bps / 25kHz@9600bps / 200kHz@115200bps |
Modulation: |
GFSK / 4GFSK |
TX-Energie: |
5W |
RX-Empfindlichkeit: |
-123dBm@1200bps / -120dBm@9600bps / -106dBm@115200bps |
Datenübertragungsrate: |
1200 bis 115200 Bps |
Serielle Port-Baud-Rate: |
1200 bis 115200 Bps |
Stromversorgung: |
DC 12V/3A |
Maximalstrom: |
2A |
Rf-Schnittstelle: |
1 × N-Typ |
Datenoberfläche: |
1 × DB9 (RS-232 * 1 + RS-485 * 1, angepasst für TTL) |
Operation Temperatur: |
-40°C | +80°C |
Abmessung: |
105 * 62,4 * 25mm (ohne Kabel und Antenne) |
Gewicht: |
≤ 300 g (ohne Kabel und Antenne) |
1 Einleitung

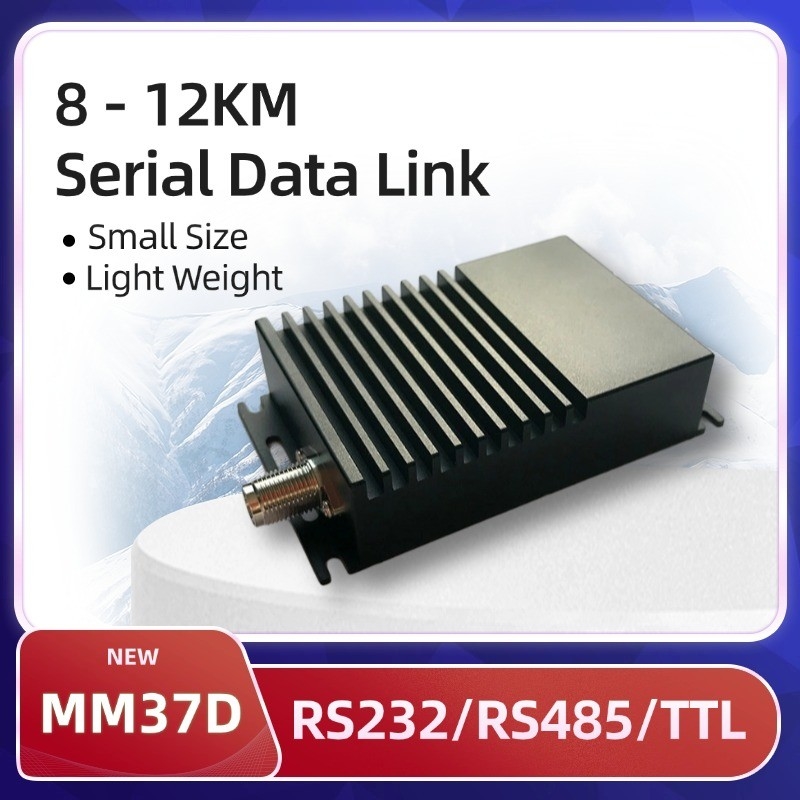

MM37D ist ein Seriendatenübertragungsradio mit hervorragender HF-Leistung und sehr geringer Verzögerung, es unterstützt die meisten breiten Frequenzbereiche von 136MHz ~ 174M,220MHz ~ 240MHz bis 410MHz ~ 470MHz und konfigurieren Sie den Baudrate-Bereich und den Luftdatenrate-Bereich von 1200 bis 115200bps.
Das Funkgerät unterstützt die drahtlose Datenübertragung in Sichtlinie (LOS) und Nicht-Sichtlinie (NLOS) bis zu 12 Kilometern.
Das Radio verfügt über RS232 und RS458 Serienanschluss in einem DB9-Anschluss und unterstützt die Anpassung des TTL-Serienanschlusses.
2 Anwendungen
Sensordatenübertragung, z. B. Temperatur, Luftfeuchtigkeit, Wasserstand, Konzentration chemischer Gase
Telemetrie-Datenverbindung, z.B. Überwachung von Schiffen, Überwachung von Pipelines, Überwachung von Wärmenetzwerken, Überwachung des Wasserstandes, Überwachung des Umweltschutzes
Industrielle Fernbedienung, z.B. Prozesssteuerung in der industriellen Automatisierung, Steuerung von Robotern, Steuerung von unbemannten Fahrzeugen
3 Modell des Subtyps
| Modell |
Datenübertragungsrate (bps) |
Datenrate der seriellen Anschlüsse (bps) |
Frequenzbereich (MHz) |
| MM37D-V1 | 1200 ~ 4800 | 1200 ~ 115200 | 136 ~ 174 |
| MM37D-V2 | 220 ~ 240 | ||
| Die Daten sind in Anhang I der Verordnung (EG) Nr. 45/2001 zu finden. | 410 ~ 470 | ||
| MM37DPro-V1 | 1200 ~ 115200 | 136 ~ 174 | |
| MM37DPro-V2 | 220 ~ 240 | ||
| MM37DPro-U1 | 410 ~ 470 |
4 Pinnendefinitionen
| Typ | Ausrüstung | Definition | Anmerkung |
| Stromanschluss | 1 | GND | Stromversorgung |
| 2 | VCC | Stromversorgung, Gleichspannung 12V±10% | |
|
DB9 Männlich Verbindungsstück |
1 | NC | |
| 2 | RS232-RXD | RS232-Datenempfang | |
| 3 | RS232-TXD | RS232-Datenübertragung | |
| 4 | NC | ||
| 5 | GND | Signalplatz | |
| 6 | Das System ist nicht mehr verfügbar. | RS485 Daten A | |
| 7 | Das System ist nicht mehr verfügbar. | RS485 Daten B | |
| 8 | SET_EN | Einstellen | |
| 9 | SQ | Empfangssignalindikator |
