Produkt-Details
Modellnummer: CD15NMT-V3
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1 Satz
Verpackung Informationen: Ausgestopft
Zahlungsbedingungen: T/T, Western Union, Paypal
Versorgungsmaterial-Fähigkeit: 1000 Sätze / Monat
Frequenzbereich: |
1428~1448MHz (Std.) / 2401~2481MHz / 806~826MHz |
TX-Energie: |
300 mW |
Modulation: |
QPSK / 16QAM / 64QAM |
Datenquote: |
24 Mbps @ 10 MHz (Peak) |
Serienanschluss: |
1 × RS232 (Std.) / TTL / RS485 / RS422 + 1 × USB |
Ethernet-Anschluss: |
1 × Ethernet-Anschluss |
Stromversorgung: |
DC12V |
Stromverbrauch: |
< 5W (Luft) |
Abmessung: |
84 × 70 × 19 mm (Luft) |
Gewicht: |
< 140 g |
Frequenzbereich: |
1428~1448MHz (Std.) / 2401~2481MHz / 806~826MHz |
TX-Energie: |
300 mW |
Modulation: |
QPSK / 16QAM / 64QAM |
Datenquote: |
24 Mbps @ 10 MHz (Peak) |
Serienanschluss: |
1 × RS232 (Std.) / TTL / RS485 / RS422 + 1 × USB |
Ethernet-Anschluss: |
1 × Ethernet-Anschluss |
Stromversorgung: |
DC12V |
Stromverbrauch: |
< 5W (Luft) |
Abmessung: |
84 × 70 × 19 mm (Luft) |
Gewicht: |
< 140 g |

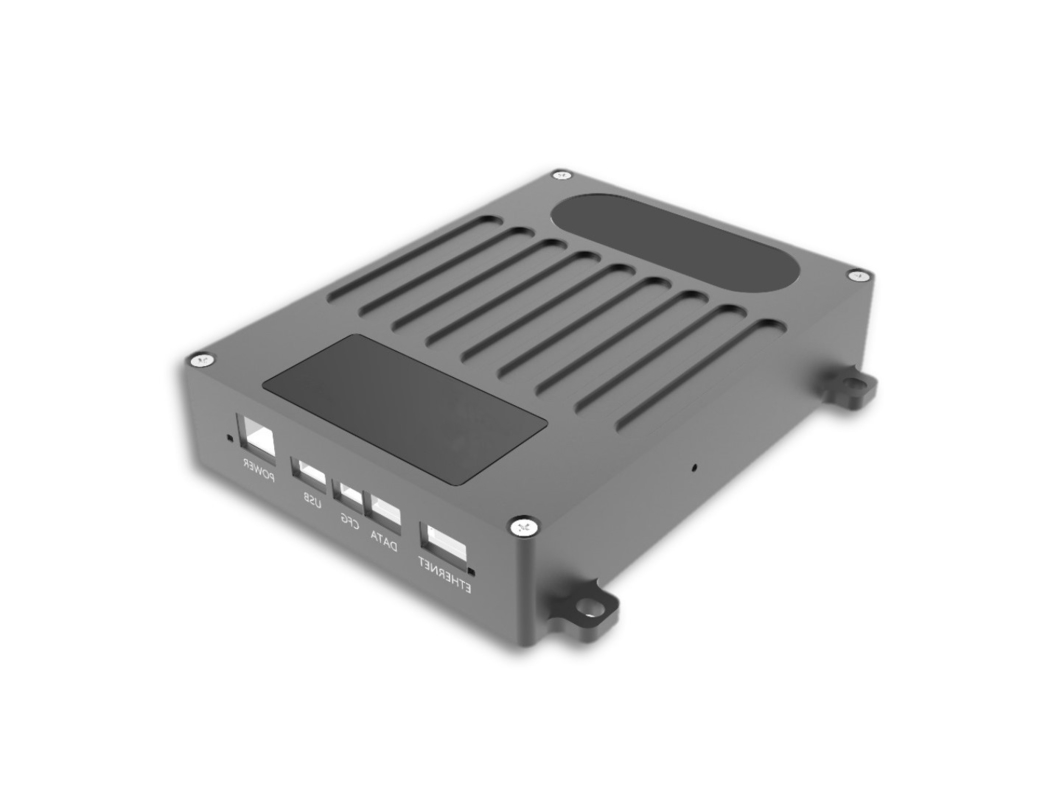

1Einführung.
Das CD15NMT-V3-Gerät kann langfristige zweiseitige drahtloseVideo,Audio, undDatenübertragung, und diemaximale Luft-Boden-Übertragungsdistanz von mehr als 15 km. Die Kommunikationsmethode kann Punkt-zu-Punkt-Zwei-Wege-Kommunikation erfüllen und auch Punkt-zu-Mehrpunkt-Sternnetzwerkkommunikation realisieren.
Das Gerät bietet mehrere Service-Schnittstellen, darunter 1 Ethernet-Port und 1 transparenten seriellen Port. Es hat die Eigenschaften von geringer Größe, geringem Gewicht, einfacher Installation und einfacher Verwendung.Es eignet sich sehr gut für drahtlose Datentransmissionsszenarien wieunbemannte Luftfahrzeuge,unbemannte Schiffe,unbemannte Fahrzeuge,Roboter usw., und die Schnittstellenform kann je nach Bedarf angepasst werden.
2. Merkmal
3. Parameter
| Wireless | |
| Technologie | TDD-OFDM/MIMO/1T2R |
| Modulation | BPSK/QPSK/16QAM/64QAM |
| Datenrate | 24 Mbps @ 10MHz (Peak) |
| Frequenzbereich | 1428~1448MHz (Standard) |
| 2410~2480 (optional) | |
| 810~820Mhz (optional) | |
| Bandbreite | 5Mhz/10MHz/20MHz |
| TX Power | 0.3W |
| RX-Empfindlichkeit | -99 dBm@5MHz |
| System | |
| Serienanschluss | 1 RS232 |
| Ethernet-Anschluss | 1 Ethernet-Anschluss |
| Sicherheit | AES128-Verschlüsselung |
| Macht | Stromversorgung DC12V ≤5W@12V Stromverbrauch ((Luft) |
| Schnittstelle | |
| HF-Antenne | SMA × 2 |
| Schnittstelle der seriellen Anschlüsse | JST × 1 |
| Ethernet-Schnittstelle | JST × 1 |
| Konfigurationsoberfläche | JST × 1 |
| USB-Schnittstelle | JST × 1 |
| Leistungsaufnahme | JST × 1 |
| Körperliche | |
| Abmessung | 80x70x19mm (Luft) |
| Gewicht | 140 g (Luft) + 140 g (Boden) |
4. Zubehör
5. Diagramm
