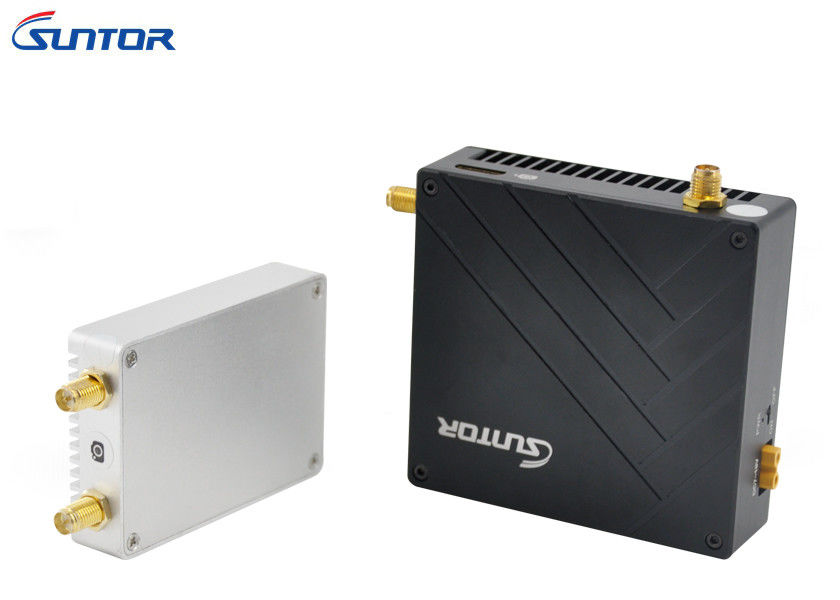

Realzeit-FPV drahtlose HD Videoverbindungs-Lösung UGV UAV-Brummen-20km

Realzeit-FPV drahtlose HD Videoverbindungs-Lösung UGV UAV-Brummen-20km

Spezifikt.-Blatt

Benutzerhandbuch

Einleitung

ST20NPT ist eine Komplettlösung, die Videodownlink kombiniert, uplink Flugzeugsteuerung und -daten und Downlink in einem vereinheitlichten System. Sie bricht in zwei Schlüsselkomponenten: das erste, eine Lufteinheit, die Verbindungen für IP-Kameras sowie Verbindung für pixhawk Fluglotsen umfasst. Die Lufteinheitsunterstützung schließen an zwei Kameras an. das zweite, die Grundeinheit, die an Videodarstellung und GCS und Radioapparat anschließen, schließen an FUTABA RC für 20km Getriebe an.

Produktbeschreibung:

• Getriebeabstand: (im Freien) mit der Standardallrichtungs-TX Antenne 5db, Getriebeabstand über 20 Kilometern
• Bandfrequenz: 2.402GHz - 2.482GHz
• Modulationsmodus: TDD-COFDM
• Videoeingang: Mini-ETH *1
• RS232 port*1
• TTL Port*1
• Videoformat HD des kompatiblen Input alles Format: bis zu 1920x1080P @ 60fps
• Ausgabeformat: 352x288@30fps, 720x576@30fps, 1280x720p@30/60fps, 1920x1080p @ 30fps, 1920x1080p @ 60fps
• Kompression: Sendung des hochauflösenden Fernsehens
• Kanal: 80 Kanäle (manuell Frequenzhopfen, entstörend)
• Unterstützungs- Selbst-Polit-System: Pixhawk
• Unterstützung RC: Futaba T14SG
• Software-Fördersystem: Fenster 7 8 10
• Datenschnittstelle: TTL-Getriebeschnittstelle
• Rf-Energie justierbar: 23dbm-30dbm justierbar durch Software
• Kommunikationsverschlüsselung: Verschlüsselung AES 256bit
• Temperatur: -40℃-85℃

Verbindung

Einzelteile eingeschlossen im Kasten:

• Transmitter*1
• Recevier*1
• Antenne *2 5dbi TX Omni
• 10dbi RX Omni Antenna*1
• 7dbi RX Omni Antenna*1
• RS232 Cable*1
• TTL Cable*4
• Kabel T33 für Pixhawk*1
• Energie Cable*4
• LAN Cable*4
• Antenne Cable*4
